Kugellager-Tabelle

Hier finden Sie eine Kugellager-Tabelle, sortiert nach Kugellager-Abmessungen und Serien-Nummern.

Kugellager Größen

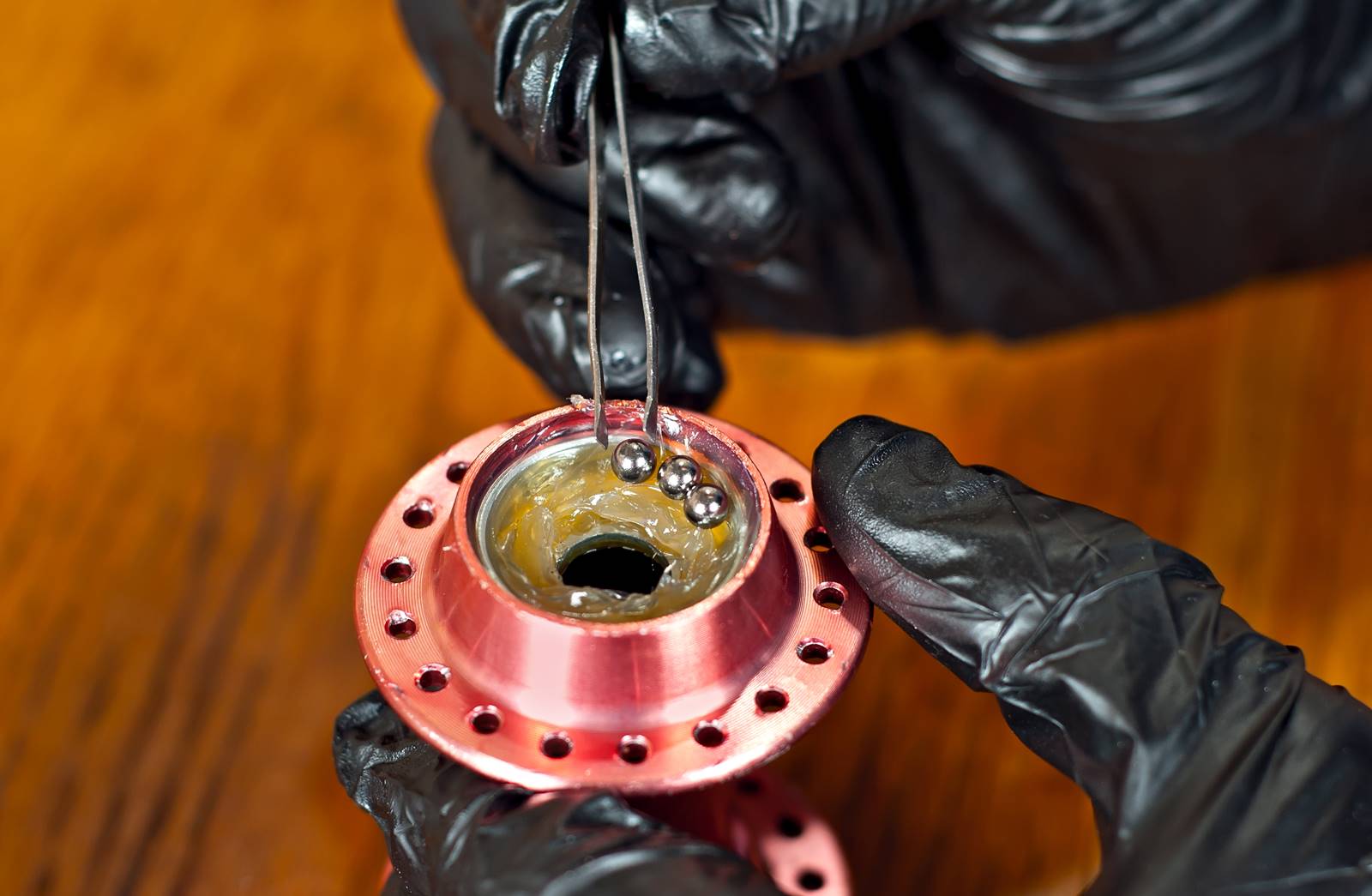

Kugellager

Kugellager

Kugellager sind im Maschinenbau essentiell. Es gibt sie im Fahrwerk, in der Lenkung, in den Motoren, in Laufrädern usw. Die meisten in der Industrie verbauten Kugellager sind genormt, deren Typ bzw. Serie mithilfe ihrer Standard-Abmessungen ermittelt werden kann.

In folgender Maßtabelle finden Sie schnell und praktisch anhand der Innen- und Außen-Durchmesser Ihres Kugellagers die richtige Serie bzw. den Typ heraus. Um schneller fündig zu werden, können Sie nach den Durchmessern sowie nach Breite Ihres Kugellagers sortieren.

Typ (Serie) Innen Ø (mm) Außen Ø (mm) Breite (mm)
681 1 3 1
691 1 4 1,6
672 2 4 1,2
682 2 5 1,5
682-2Z 2 5 2,3
692 2 6 2,3
692-2Z 2 6 3
602 2 7 2,5
602-2Z 2 7 3,5
683 3 7 2
683-2Z 3 7 3
693 3 8 3
693-2Z 3 8 4
603 3 9 3
603-2Z 3 9 5
623 3 10 4
623-2RS 3 10 4
623-2Z 3 10 4
633-2Z 3 13 5
684 4 9 2,5
684-2RS 4 9 4
684-2Z 4 9 4
MR104 4 10 3
MR104-2Z 4 10 4
694 4 11 4
694-2RS 4 11 4
694-2Z 4 11 4
604 4 12 4
604-2RS 4 12 4
604-2Z 4 12 4
624 4 13 5
624-2RS 4 13 5
624-2Z 4 13 5
634 4 16 5
634-2RS 4 16 5
634-2Z 4 16 5
MF85 5 8 2
MR85 5 8 2
MF85-2Z 5 8 2,5
MR85-2Z 5 8 2,5
MF95 5 9 2,5
MR95 5 9 2,5
MF95-2Z 5 9 3
MR95-2Z 5 9 3
MF105 5 10 3
MR105 5 10 3
MF105-2RS 5 10 4
MF105-2Z 5 10 4
MR105-2RS 5 10 4
MR105-2Z 5 10 4
MF115-2RS 5 11 4
MF115-2Z 5 11 4
MR115-2RS 5 11 4
MR115-2Z 5 11 4
685-2Z 5 11 5
695 5 13 4
695-2RS 5 13 4
695-2Z 5 13 4
695-2RSW5 5 13 5
695-2ZW5 5 13 5
695W5 5 13 5
605 5 14 5
605-2RS 5 14 5
605-2Z 5 14 5
625 5 16 5
625-2RS 5 16 5
625-2Z 5 16 5
635 5 19 6
635-2RS 5 19 6
635-2Z 5 19 6
685-2RS 5 19 6
MF106 6 10 2,5
MR106 6 10 2,5
MF106-2RS 6 10 3
MF106-2Z 6 10 3
MR106-2RS 6 10 3
MR106-2Z 6 10 3
MF126 6 12 3
MR126 6 12 3
MF126-2RS 6 12 4
MF126-2Z 6 12 4
MR126-2RS 6 12 4
MR126-2Z 6 12 4
686 6 13 5
686-2RS 6 13 5
686-2Z 6 13 5
686W5 6 13 5
696-2RSW5 6 15 5
696-2ZW5 6 15 5
696W5 6 15 5
696A 6 16 5
696A-2RS 6 16 5
696A-2Z 6 16 5
606 6 17 6
606-2RS 6 17 6
606-2Z 6 17 6
626 6 19 6
626-2RS 6 19 6
626-2Z 6 19 6
636 6 22 7
636-2RS 6 22 7
636-2Z 6 22 7
MF117 7 11 2,5
MR117 7 11 2,5
MF117-2RS 7 11 3
MF117-2Z 7 11 3
MR117-2RS 7 11 3
MR117-2Z 7 11 3
MF137 7 13 3
MR137 7 13 3
MF137-2RS 7 13 4
MF137-2Z 7 13 4
MR137-2RS 7 13 4
MR137-2Z 7 13 4
687 7 14 3,5
687-2RS 7 14 5
687-2Z 7 14 5
697 7 17 5
697-2RS 7 17 5
697-2Z 7 17 5
607 7 19 6
607-2RS 7 19 6
607-2Z 7 19 6
627 7 22 7
627-2RS 7 22 7
627-2Z 7 22 7
MF128 8 12 2,5
MR128 8 12 2,5
MF128-2RS 8 12 3,5
MF128-2Z 8 12 3,5
MR128-2RS 8 12 3,5
MR128-2Z 8 12 3,5
MF148 8 14 3,5
MR148 8 14 3,5
MF148-2RS 8 14 4
MF148-2Z 8 14 4
MR148-2RS 8 14 4
MR148-2Z 8 14 4
688 8 16 4
688-2RSW4 8 16 4
688-2ZW4 8 16 4
628/8 8 16 5
688-2RS 8 16 5
688-2Z 8 16 5
688W5 8 16 5
688-2RSW6 8 16 6
688-2ZW6 8 16 6
688W6 8 16 6
619/8 8 19 6
698 8 19 6
698-2RS 8 19 6
698-2Z 8 19 6
608-2RSW6 8 22 6
608-2ZW6 8 22 6
608W6 8 22 6
608 8 22 7
608-2RS 8 22 7
608-2Z 8 22 7
630/8-2RS 8 22 11
630/8-2Z 8 22 11
608/24 8 24 7
608/24-2RS 8 24 7
608/24-2Z 8 24 7
628 8 24 8
628-2RS 8 24 8
628-2Z 8 24 8
608/26 8 26 7
608/26-2RS 8 26 7
608/26-2Z 8 26 7
638 8 28 9
638-2RS 8 28 9
638-2Z 8 28 9
679 9 14 3
618/9 9 17 4
689 9 17 4
689-2RS 9 17 5
689-2Z 9 17 5
689-2RSW6 9 17 6
689-2ZW6 9 17 6
689W6 9 17 6
699 9 20 6
699-2RS 9 20 6
699-2Z 9 20 6
609 9 24 7
609-2RS 9 24 7
609-2Z 9 24 7
629 9 26 8
629-2RS 9 26 8
629-2Z 9 26 8
6800 10 19 5
61800 10 19 5
6900 10 22 6
61900 10 22 6
6000 10 26 8
6200 10 30 9
62200 10 30 14
6300 10 35 11
62300 10 35 17
6801 12 21 5
61801 12 21 5
6901 12 24 6
61901 12 24 6
16001 12 28 7
6001 12 28 8
16101 12 30 8
6201 12 32 10
62201 12 32 14
6301 12 37 12
62301 12 37 17
6802 15 24 5
61802 15 24 5
6902 15 28 7
61902 15 28 7
16002 15 32 8
6002 15 32 9
6202 15 35 11
6302 15 42 13
6803 17 26 5
61803 17 26 5
6903 17 30 7
61903 17 30 7
16003 17 35 8
6003 17 35 10
6203 17 40 12
6303 17 47 14
6403 17 62 17
6804 20 32 7
61804 20 32 7
6904 20 37 9
61904 20 37 9
16004 20 42 8
6004 20 42 12
6204 20 47 14
6304 20 52 15
6404 20 72 19
6805 25 37 7
61805 25 37 7
6905 25 42 9
61905 25 42 9
16005 25 47 8
6005 25 47 12
6205 25 52 15
6305 25 62 17
6405 25 80 21
61806 30 42 7
61906 30 47 9
16006 30 55 9
6006 30 55 13
6206 30 62 16
6306 30 72 19
6406 30 90 23
61807 35 47 7
61907 35 55 10
16007 35 62 9
6007 35 62 14
6207 35 72 17
6307 35 80 21
6407 35 100 25
61808 40 52 7
61908 40 62 12
16008 40 68 9
6008 40 68 15
6208 40 80 18
6308 40 90 23
6408 40 110 27
61809 45 58 7
61909 45 68 12
16009 45 75 10
6009 45 75 16
6209 45 85 19
6309 45 100 25
6409 45 120 29
61810 50 65 7
61910 50 72 12
16010 50 80 10
6010 50 80 16
6210 50 90 20
6310 50 110 27
6410 50 130 31
61811 55 72 9
61911 55 80 13
16011 55 90 11
6011 55 90 18
6211 55 100 21
6311 55 120 29
6411 55 140 33
61812 60 78 10
61912 60 85 13
16012 60 95 11
6012 60 95 18
6212 60 110 22
6312 60 130 31
6412 60 150 35
61913 65 90 13
16013 65 100 11
6013 65 100 18
6213 65 120 23
6313 65 140 33
16014 70 110 13
6014 70 110 20
6214 70 125 24
6314 70 150 35
16015 75 115 13
6015 75 115 20
6215 75 130 25
6315 75 160 37
61816 80 100 10
16016 80 125 14
6016 80 125 22
6216 80 140 26
6316 80 170 39
6017 85 130 22
6217 85 150 28
6317 85 180 41
61818 90 115 13
16018 90 140 16
6018 90 140 24
6218 90 160 30
6318 90 190 43
6219 95 170 32
6319 95 200 45
61820 100 125 13
16020 100 150 16
6020 100 150 24
6220 100 180 34
6320 100 215 47
6021 105 160 26
6221 105 190 36
6321 105 225 49
61822 110 140 16
16022 110 170 19
6022 110 170 28
6222 110 200 38
6322 110 240 50
61824 120 150 16
16024 120 180 19
6024 120 180 28
6224 120 215 40
6324 120 260 55
61826 130 165 18
6026 130 200 33
6226 130 230 40
6326 130 280 58
61828 140 175 18
6028 140 210 33
6228 140 250 42
6328 140 300 62
61830 150 190 20
6030 150 225 35
6230 150 270 45
6330 150 320 65
6232 160 290 48
61832 160 200 20
6032 160 240 38
6332 160 340 68
6234 170 310 52
61834 170 215 22
6034 170 260 42
6334 170 360 72
6036 180 280 46
6236 180 320 52
6336 180 380 75
6038 190 290 46
6238 190 340 55
61838 190 240 24
6338 190 400 78
61840 200 250 24
6040 200 310 51
6240 200 360 58
6340 200 420 80
61844 220 270 24
6044 220 340 56
6244 220 400 65
6344 220 460 88
6048 240 360 56
6248 240 440 72
61848 240 300 28
6348 240 500 95
6052 260 400 65
6252 260 480 80
61852 260 320 28
6352 260 540 102
6056 280 420 65
6256 280 500 80
6356 280 580 108
6060 300 460 74
6260 300 540 85
6064 320 480 74
6264 320 580 92
6068 340 520 82
6268 340 620 92
6072 360 540 82
6076 380 560 82
6080 400 600 90
6084 420 620 90
6088 440 650 94
6092 460 680 100
6096 480 700 100

Was ist ein Rillenkugellager?

Rillenkugellager gehören zu den am meisten verwendeten Kugellagern. Ein typisches Rillenkugellager* besteht aus einem Innenring, einem Außenring und einem zwischen beiden Ringen befindlichen Kugelsatz, der die Kugeln festhält, ohne dass sie sich berühren.

Rillenkugellager nehmen vor allem radiale und im geringen Maße auch axiale Kräfte auf. Diese Kugellager finden sowohl in einfachen Haushaltsgeräten wie auch in komplexen Motoren der Schwerindustrie Anwendung. Sie sind überaus robust und für sehr hohe Drehzahlen geeignet.

Einreihige Schrägkugellager

Der Außenring des einreihigen Schrägkugellagers ist in seinem Querschnitt spiegelbildlich zum Querschnitt des Innenrings ausgeführt. Einreihige Schrägkugellager können axiale und zugleich radiale Kräfte aufnehmen, wobei jedoch die Aufnahme der Axialkräfte nur in einer Richtung möglich ist. Ein wichtiger Vorteil dieses Kugellagers ist, dass es eine sehr hohe Geschwindigkeit bei minimaler Reibung erlaubt.

Zweireihige Schrägkugellager

Ein zweireihiges Schrägkugellager entspricht in seinem Aufbau zwei konventionellen bzw. einreihigen Schrägkugellagern, die so gegeneinander angestellt sind, dass die Aufnahme der Axialkräfte auch beidseitig möglich ist. Schrägkugellager kommen häufig in der Fahrradindustrie, aber auch in Werkzeugmaschinen zum Einsatz.

Sonderfall Vierpunktlager

Das Vierpunktlager ist in seinem Querschnitt ähnlich gestaltet wie ein Rillenkugellager, jedoch mit dem Unterschied, dass der Innenring des Vierpunktlagers in axialer Richtung zweigeteilt ist. Dadurch können die Kugeln des Kugelsatzes über einen größeren Umfangsbereich von Innenring und Außenring umschlossen werden.

Vierpunktlager werden vorzugsweise dort angewendet, wo hohe Axialkräfte in beiden Richtungen auftreten und wo der zur Verfügung stehende Bauraum begrenzt ist. Dies ist beispielsweise bei Schraubenkompressoren der Fall.

Wie funktioniert ein Axiallager?

Bei Axialkugellagern gibt es ein- und zweiseitig wirkenden Ausführungen. Einseitig wirkende Axiallager setzen sich aus einer Gehäusescheibe, einer Wellenscheibe und dazwischen befindlichen Kugelsatz zusammen, der durch einen Kugelkäfig gehalten wird. Diese Kugellager können Axialkräfte in einer Richtung aufnehmen.

Ein zweiseitig wirkendes Axialkugellager besteht aus zwei Gehäusescheiben mit Kugelsätzen und einer dazwischen axial liegenden Wellenscheibe. Zweiseitig wirkende Axialkugellager können Axialkräfte in zwei Richtungen jedoch keine Radialkräfte aufnehmen. Axialkugellager werden beispielsweise in Bohrmaschinen eingesetzt.

Was ist ein Pendelkugellager?

Das besondere an Pendelkugellagern ist, dass zwischen Innen- und Außenring zwei Wälzkörperringe in Kugelform axial nebeneinander angeordnet sind. Außerdem ist der Außenring des Pendelkugellagers innen als Hohlkugel ausgeführt. Dadurch kann der Innenring gegenüber dem Außenring in axialer Ebene bis zu einem gewissen Winkel schwenken.

Das Pendelkugellager ist in der Lage, geringfügige Kippbewegungen oder Schiefstellungen der Welle aufzunehmen und diese effektiv auszugleichen. Pendelkugellager werden häufig im Zusammenhang mit zweiteiligen Gehäuselagern verwendet.
